星光级ISP摄像头模组IMX290 IMX327 MIPI适用树莓派4RK3399Jetson IM

品牌：
类别：摄像头
厂商：veye

VEYE-MIPI-290/327是一款主打低照度的CSI-2接口的摄像机模块。本模块采用38*38mm的常用尺寸，以主板＋mini转接板的形式对接到不同的嵌入式处理系统中。适用于机器视觉、智能分析、工业控制、人脸识别、车载等多种应用场合。

本链接为套装，包括veye-mipi模组，树莓派专用转接板、线材。经典款支持树莓派4等经典CSI2接口，增强款增加支持树莓派CM3 树莓派Zero等接口支持，本链接不含镜头。

VEYE-MIPI-290 VEYE-MIPI-327模组介绍

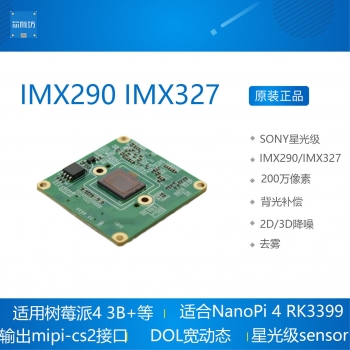

本模组是38*38单板式星光级摄像头模组，采用SONY的IMX290或IMX327星光级sensor，内置完善的isp模块，输出mipi-cs2接口，可直接接入不同的运算平台。现已调通支持树莓派(Raspberry Pi)、NanoPi M4等。

特色功能

提供两个版本，IMX290款和IMX327款。
DOL模式的宽动态。
安防用专业星光级sensor。
内置完善的isp功能。gamma、debayer、sharppen、denoise等ISP灵活可调。
支持红外灯控制和IR_CUT接口。
支持I2C控制接口进行参数配置。

资源特性

●1/2.8英寸200万像素SONY星光级CMOS传感器
●VEYE-LVDS-290/VEYE-LVDS-327型号支持LVDS 7:1接口
●VEYE-MIPI-290/VEYE-MIPI-327型号支持MIPI-CSI2接口
●非压缩UYVY数据格式，YUV422-8bit数据类型
●标准镜头接口
●具备ICR驱动电路，红外灯开启同步电路
●背光补偿、DOL模式宽动态、2D/3D降噪、去雾
●亮度、对比度、锐度、饱和度可调
●支持树莓派、FPGA、ZYNQ、RK3288、RK3399、TK1等平台

技术规格
图像传感器
传感器	SONY IMX290LQR-C/IMX327LQR-C STARVIS
像素	2.07M pixel
分辨率	1920*1080
靶面	Diagonal 6.46 mm (Type 1/2.8)
像素尺寸	2.9um (H)*2.9um(V)
ISP图像处理
帧率	1080p@25fps、1080p@30fps
曝光	AE（自动曝光）、手动
白平衡	AWB（自动白平衡）、手动
快门	1/25(1/30)s to 1/50,000s
慢快门	支持Slow Shutter control（慢快门）
降噪	2D/3D降噪
图像设置	亮度、对比度、锐度、饱和度、GAMMA可调、图像翻转、图像镜像
图像增强	背光补偿、DOL-WDR、去雾
日夜转换	外触发同步转换，手动强制彩色、黑白
镜头与IR-CUT
镜头	支持M120.5或M160.5接口镜头，与选用镜头座有关
镜头座	MTV12、MTV16镜头固定座带IR-CUT
镜头座固定孔	2个直径2.2mm螺钉孔，两孔中心距20mm
用户接口
物理接口	B2B板间连接器：BTB050040-F1D
管理接口	I2C总线，3.3VDC电平
视频数据接口	LVDS:3 Data Lanes, 数据带宽1.5582Gbps 或者 MIPI:2 Data Lanes, CSI2 YUV422-8bit数据类型,带宽1.188Gbps
IR-CUT控制接口	2pin 3.3VDC电机驱动接口
日夜转换外触发同步接口	3.3VDC到12VDC控制电平输入兼容
一般规范
工作温度/湿度	-10℃～50℃,湿度95%无凝结
电源	3.3VDC
功率	3.3VDC,1.2W
尺寸	38mm38mm8mm（不含镜头及固定座高度）
