注意：没有技术支持（也支持不了），技术文档请参考我们的wiki。
改产品已升级，功能上没有变化，请以实物为准！！！！
产品描述：
S.LH1080P.AUDIO.V17 是一款信号转接板板，主要是用于将 LVDS 信号及模拟音频信号转换成 HDMI 信号(含音频)。产品可应用于机顶盒、广告机、会议系统等领域，LVDS输入需要标准的 VESA/JEIDA 的分辨率；DATA 为非 FIFO, 通俗说是无法配太低档的方案，若无法评估可联系技术员。成功案例：Mstar MTK 系列的 V59/56 等级以上，Mstar 系列的安卓板，ARM 板, X86 主板等。
这块板对LVDS输出是有要求的，一定是要标准VESA标准的分辨率，太差的驱动板是不行的，需要V59档次以上的主板才行，否则驱动器板不可用。
最高支持1920*1080@60HZ
免责声明：商品的所有功能，参数，服务仅限于商品介绍写出的，没有写出的功能，参数，服务等要求均不支持或没有提供，本店不提供保证，买家自行承担结果
【如何使用】
请参考我们的wiki：http://www.raspberrypiwiki.com/index.php/LVDS_To_HDMI_Adapter_Board
常见 FAQ：
Q1、转接板连接好 LVDS 信号，HDMI 无输出？
答：A.检查 LVDS 线是否连接正确，差分信号及供电。
B.供电电压要 4.5V 以上。
C.LVDS 输出分辨是否符合 VESA 标准，参考第 6 点。
D.LVDS 信号板的主芯片若是 FIFO 输出，则不支持。
Q2、HDMI 输出画面大小正常，但画面颜色不正常？
答：A.LVDS 信号数据格式跟转接板配置不匹配,单 8 或双 8。
B.LVDS 信号板调整程序或进工厂菜单设置 LVDS MAP(VESA OR JEIDA）。
C.转接板升级程序，重新配置参数。
Q3、HDMI 输出画面大小不正常或者位置偏移？
答：LVDS 信号板调整 LVDS 参数，严格按 VESA 标准配置，常用分辨率参考第 6 点。
Q4、HDMI 输出画面抖动、闪屏等不稳定现象？
答：重点检查 LVDS 信号参数配置，LVDS 输出关闭展频（NOSSC）,打开 FREERUN 功能。
Q5：是否有办法重新刷新该板上的固件，从而将Double 8变成Single 8？
答：1.请根据图片确认您的主板是新版本；
2.如果是，则可以在R28位置焊接0ohm-0603-±5％-1 / 10W电阻
发货清单：
1 x LVDS转HDMI板（注意不包括LVDS转HDMI线，线需要单独购买哦！）

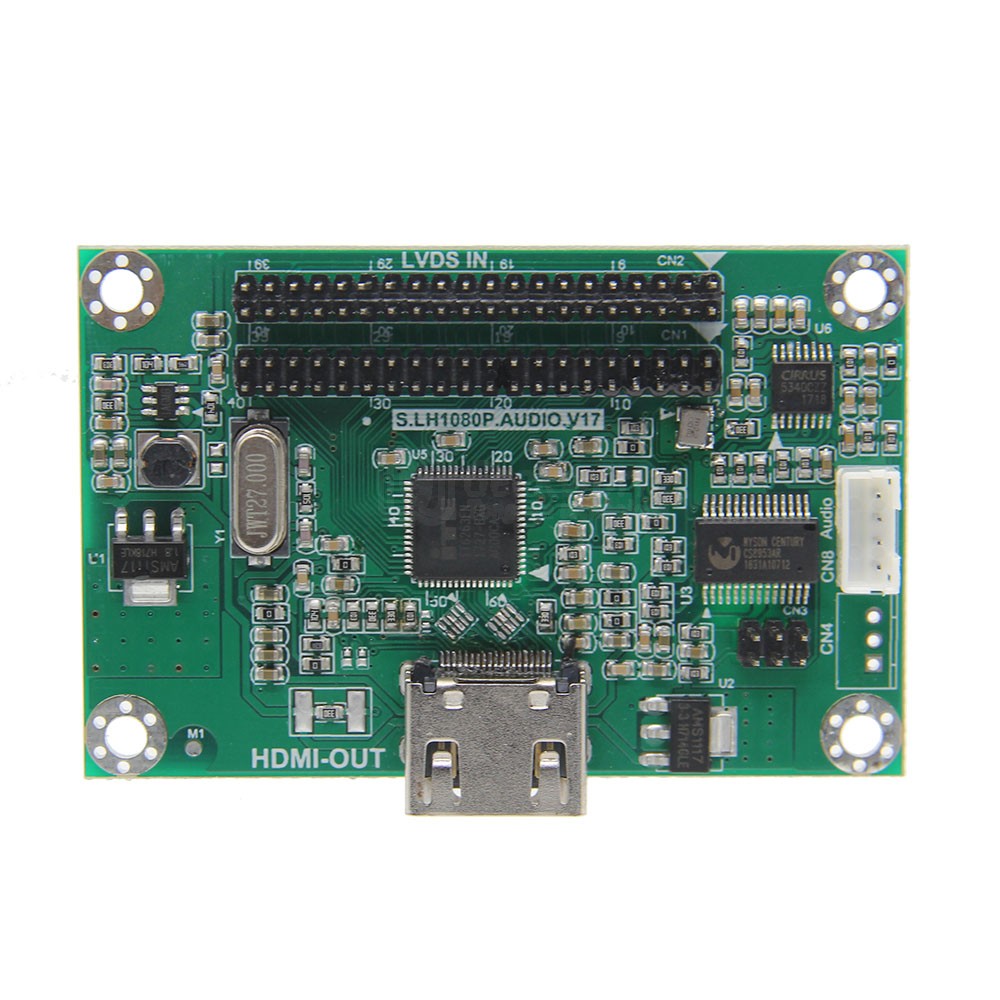

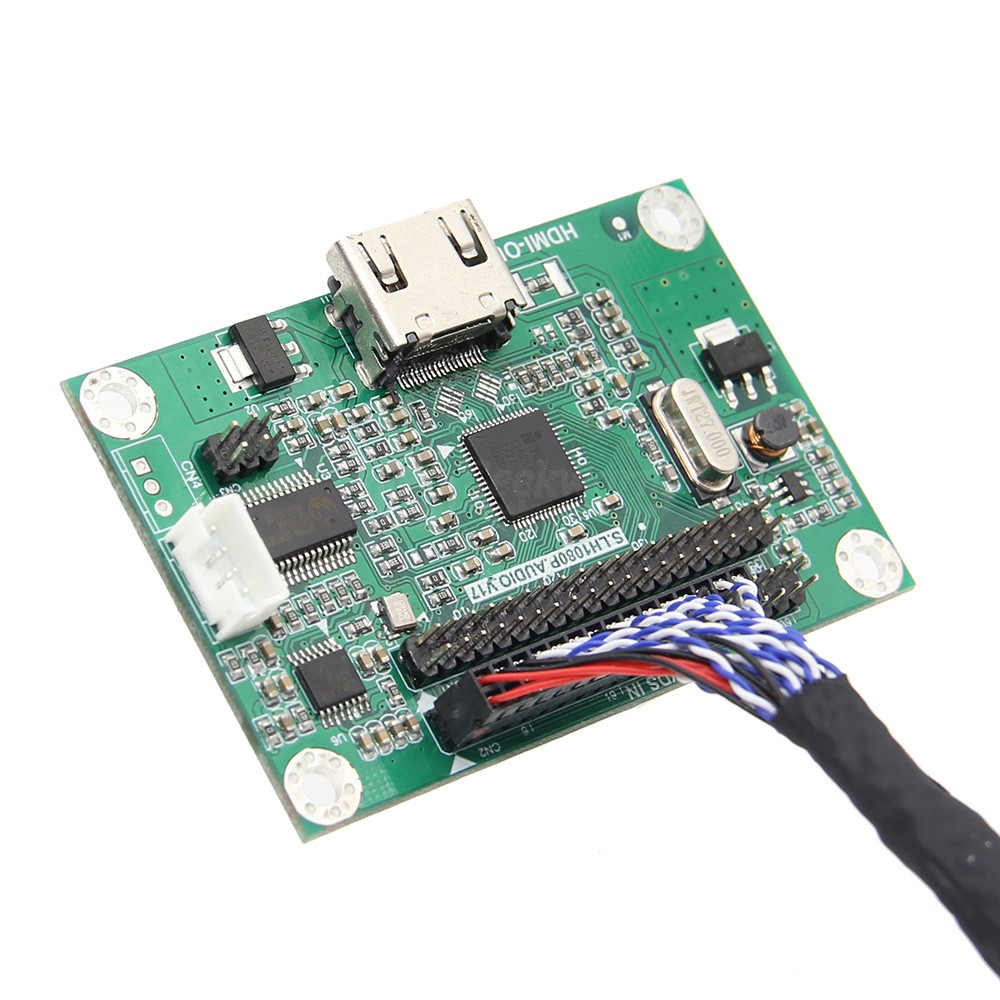

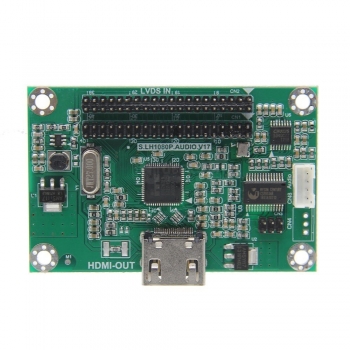

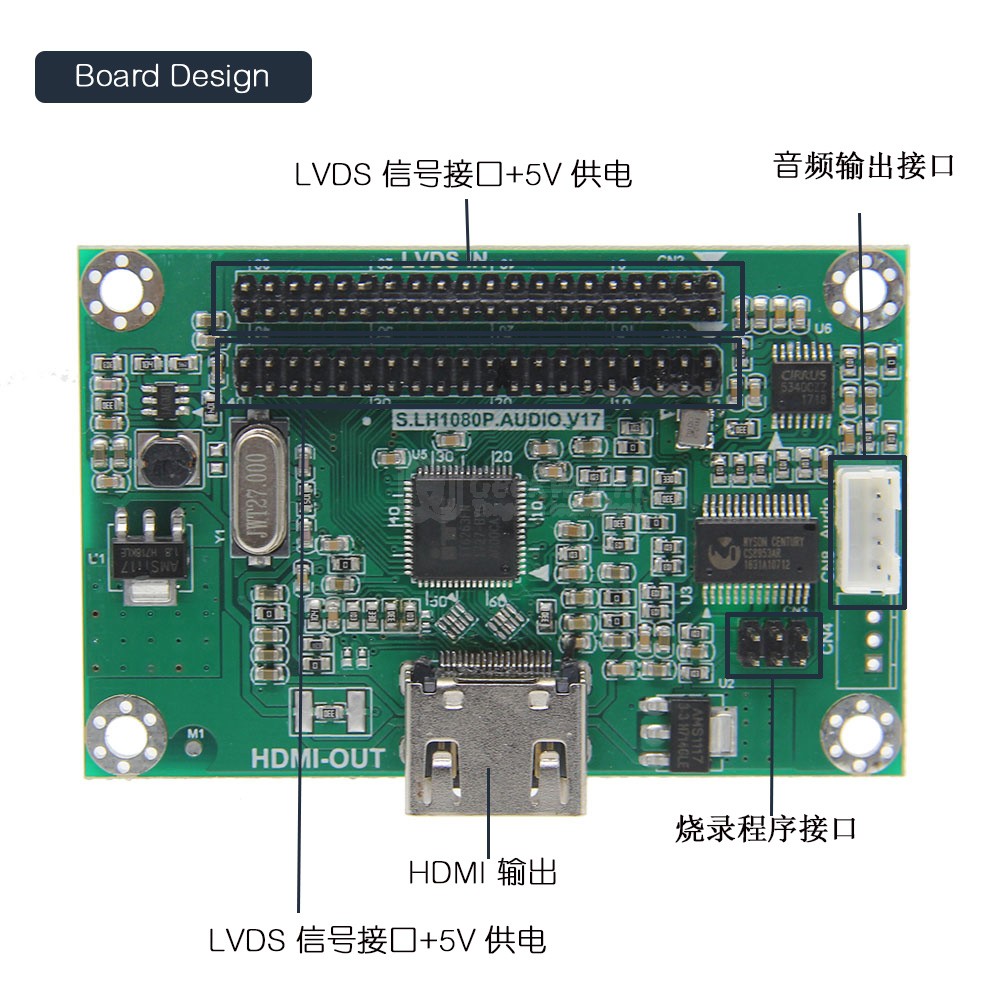

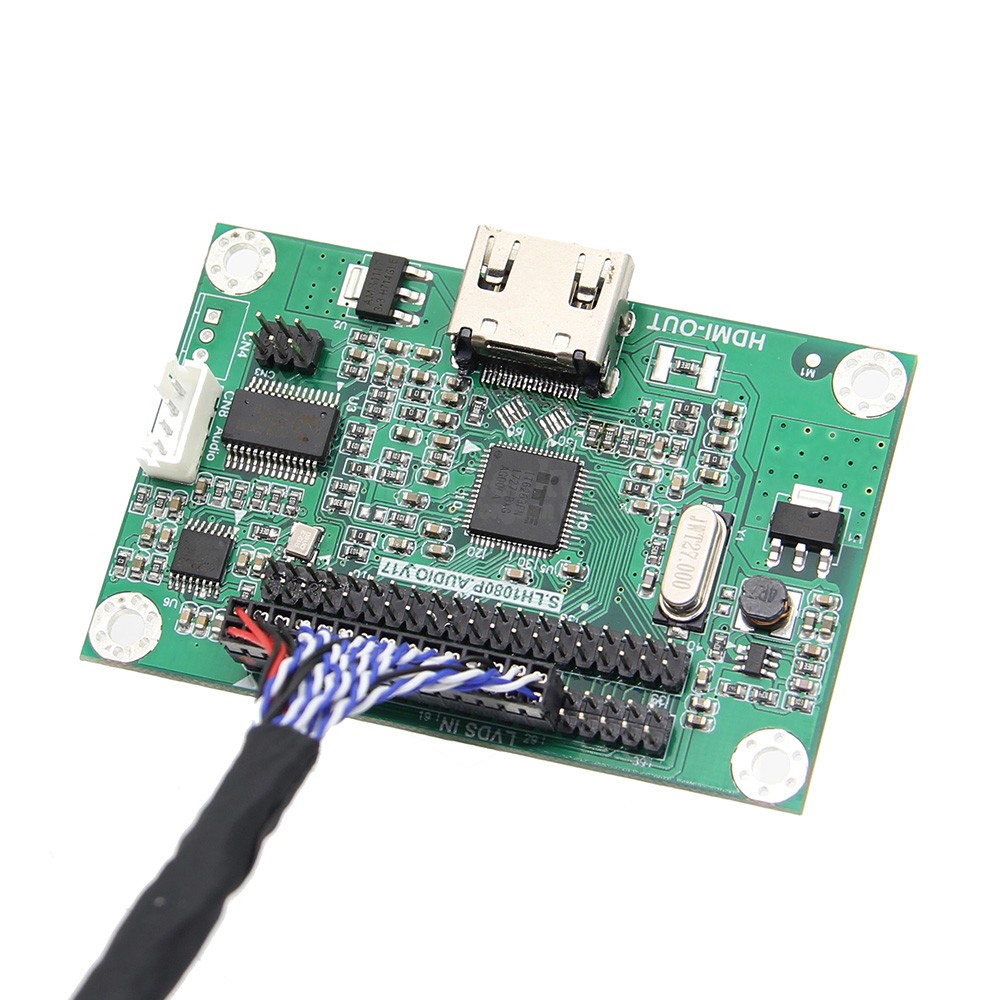

产品图片：
