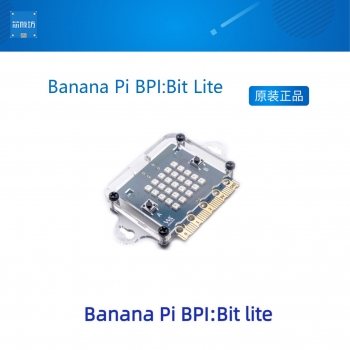

BPI:Bit Lite 开发板 是 BPI:Bit 的后继型号，继承了大部分核心硬件功能。
支持 Webduino, Arduino, MicroPython 编程环境 ，适合应用于STEAM教育领域。
关键特性
ESP32-S2
25颗全彩LED灯
1个温度传感器
1个蜂鸣器
2个光敏传感器
正面两个背面一个可编程按键
Type-C USB接口
外形尺寸 5x5cm
金手指定义与micro:bit完全兼容
硬件升级及功能对比
| BPI:Bit 与 BPI:Bit Lite 对比表 |
|---|
| 型号 | BPI:Bit | BPI:Bit V2 |
| SoC主控芯片 | ESP32 | ESP32-S2 |
| ROM | 448 KB | 128 KB |
| RAM | 520 KB | 320 KB |
| FlASH ROM | 4096 KB | 4096 KB |
| PSRAM | 无 | 2048 KB |
| 无线功能 | WIFI,Bluetooth | WIFI |
| 彩色LED | 25颗 WS2812-5050 灯珠 | 25颗 WS2812-3535 灯珠 |
| 按键 | 2个可编程按键，1个RST按键 | 2 个可编程按键，1个BOOT按键，1个RST按键 |
| 蜂鸣器 | 5.3x5.3mm尺寸蜂鸣器 | 8.5x8.5mm尺寸蜂鸣器 |
| USB接口 | Micro USB | Type-C USB |
| USB转TTL | 有 | 无 |
| 电池接口 | 有 | 无 |
| IO | 19 pin 金手指IO(兼容micro:bit配件) | 19 pin金手指IO(兼容micro:bit配件)，鳄鱼夹卡口，背部 19 pin 触点 |
| 九轴传感器 | 有 | 无 |
| 光敏传感器 | 2个 | 2个 |
| 温度传感器 | 1个 | 1个 |
硬件
| BPI:Bit Lite 规格表 |
|---|
| SoC主控芯片 | ESP32-S2FN4R2，Xtensa® 32 位 LX7 单核处理器 |
| 主频 | 240MHz MAX |
| 工作温度 | -40℃~+85℃ |
| ROM | 128 KB |
| SRAM | 320 KB |
| FLASH ROM | 4 MB |
| PSRAM | 2 MB |
| WIFI | IEEE 802.11 b/g/n ，2.4Ghz 频段 |
| GPIO | 已引出19个可用GPIO引脚，可用外设功能：ADC,TOUCH,PWM,SPI,I2C,I2S,Pulse counter, RMT,TWAI® Controller,SD/MMC,LCD_CAMERA |
| 外部晶振 | 40Mhz |
| 蜂鸣器 | 1个板载蜂鸣器 |
| LED 灯 | 25颗串联全彩led灯，单线GPIO控制；1颗单色LED灯，GPIO0控制 |
| 光敏传感器 | 2个独立光敏传感器 |
| 温度传感器 | 1个独立温度传感器 |
| IO | 19pins 金手指IO(兼容micro:bit配件)，背部 19 pin 触点 |
| 按键 | 2个可编程按键，1个BOOT按键，1个RST按键 |
| USB | USB Type-C接口，全速 USB OTG,USB-ACM |
| 工作电压 | 3.3V |
| 电源 | USB Type-C输入5V供电，或金手指IO输入3.3V供电 |
| 尺寸 | 5 * 5 cm |
板载外设
| 外设GPIO分配及信号类型 |
|---|
| 光敏传感器(L) | GPIO 12 | Analog Input |
| 光敏传感器(R) | GPIO 13 | Analog Input |
| 按键 A | GPIO 38 | Digital Input |
| 按键 B | GPIO 33 | Digital Input |
| 按键 BOOT | GPIO 0 | Digital Input |
| 温度传感器 | GPIO 14 | Analog Input |
| 蜂鸣器 | GPIO 17 | PWM(Digital Output) |
| RGB_LED | GPIO 18 | Digital Output |
5*5 全彩LED灯
BPI:Bit Lite 有25颗全彩LED灯, 单GPIO控制. 每颗LED的三原色像素都可以实现 8bit 256级亮度显示，及实现16777216色全彩显示，扫描频率不低于400Hz/s。
| 5*5 LEDs list of BPI:Bit V2 |
|---|
| 20 | 15 | 10 | 5 | 0 |
| 21 | 16 | 11 | 6 | 1 |
| 22 | 17 | 12 | 7 | 2 |
| 23 | 18 | 13 | 8 | 3 |
| 24 | 19 | 14 | 9 | 4 |

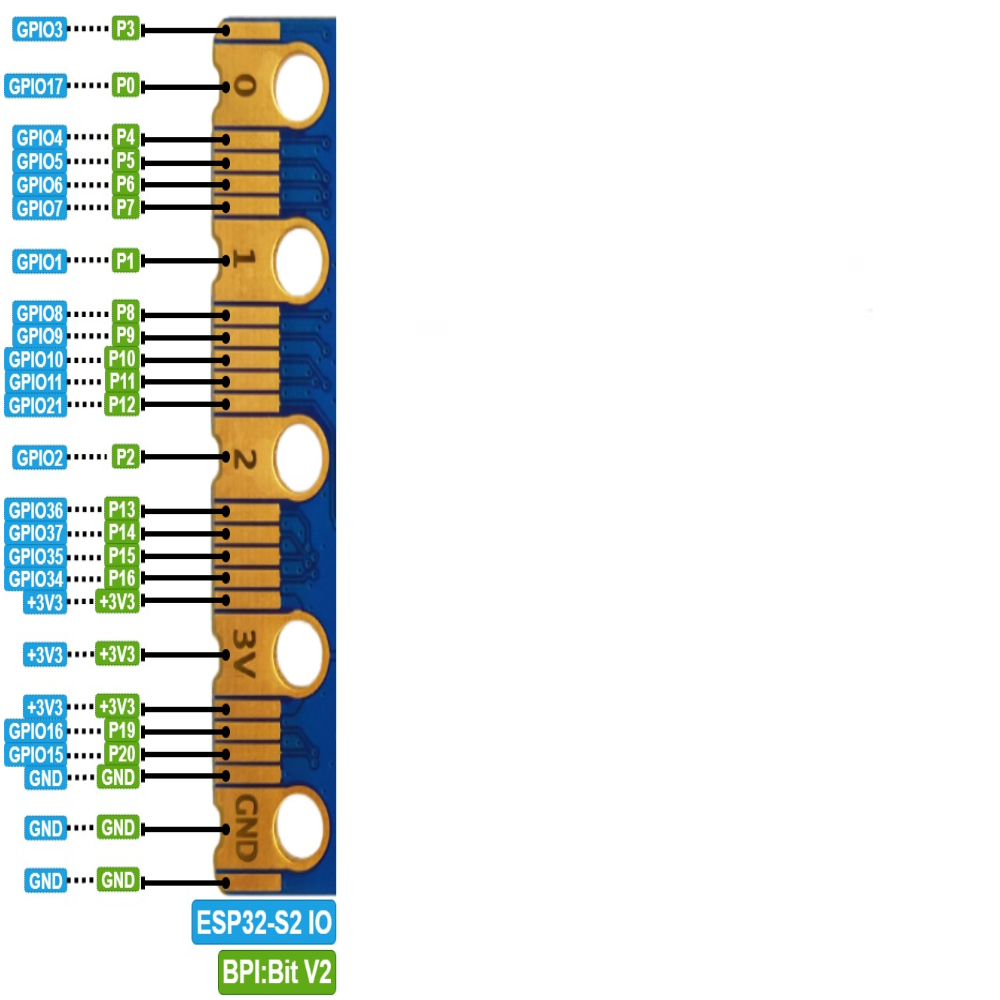

金手指引脚定义
BPI:Bit Lite 金手指 GPIO 定义与 micro:bit 兼容. 可以使用 micro:bit 的GPIO扩展板配件。
| SPI,I2C |
|---|
| Function | Pin Name | GPIO Num |
| SPI_SCK | P13 | GPIO36 |
| SPI_MISO | P14 | GPIO37 |
| SPI_MOSI | P15 | GPIO35 |
| SPI_CS | P16 | GPIO34 |
| I2C_SCL | P19 | GPIO16 |
| I2C_SDA | P20 | GPIO15 |
供电
BPI:Bit Lite支持两种供电方式：
1. Type-C USB：使用USB线供电，连接电脑USB接口或其他5V USB充电器即可为开发板供电。
2. 金手指：开发板底部金手指包含电源接口，同时具有输入和输出功能，使用3.3V供电，正极接3V3，负极接GND。
