品牌：banana pi
品牌：Banana Pi（香蕉派）
类型：FPGA
主芯片：Sunplus(凌阳科技)

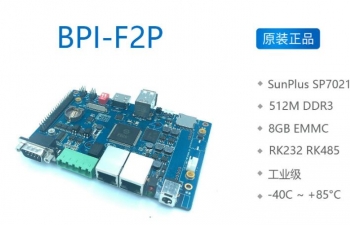

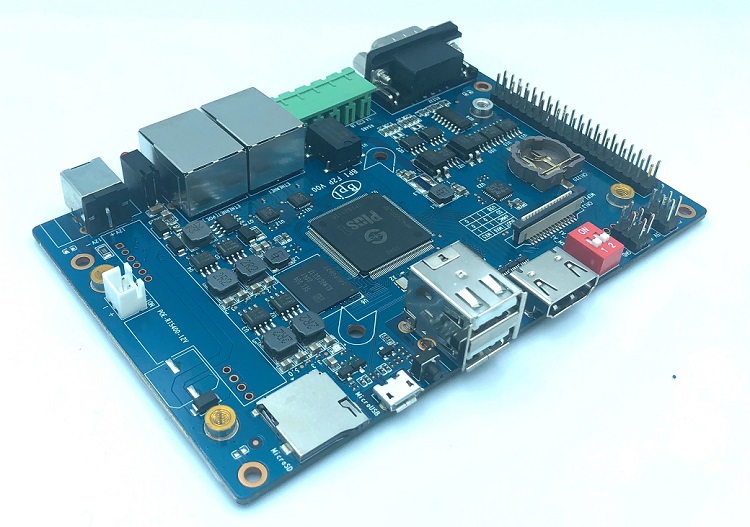

香蕉派 BPI-F2P SP7021设计工业控制网关开发板

香蕉派 BPI-F2P 是采用Sunplus 工业级芯片方案设计, 是完全按照工业级应用标准设计的开发板. 使用 Plus1(sp7021) 芯片设计，跟Banana Pi BPI-F2S采用同样主控芯片, 支持PoE网线供电功能,支持一路 RS232，一路RS485 .你可以让一款真正的工业控制网关完成你想的产品设计。

应用方向

IoT物联网网关应用/工业互联网网关应用
智能语音处理
智能支付系统
车载网络技术与应用

SunPlus SP7021介绍

SunPlus sp7021是一款革命性的SoC，它具有linux级芯片的强大功能和微控制器集成的简单性。配备ARM Cortex-A7四核，ARM926实时内核，8051低功耗内核

作为一款工业级嵌入式Linux芯片,添加大量的特性针对物联网和工业控制应用程序,并提供最终的设计简单，集成度高，并集成了一些外部组件,简化了原理图,和减少了PCB的复杂性。

SP7021是工业控制的SoC解决方案。以低成本满足客户对产品功能的充分需求，提高客户在市场中的竞争力。SP7021提供丰富的GPIOs、存储和USB接口。为视频输入提供MIPI CSI接口，为视频输出提供HDMI接口。并提供功能扩展的FPGA接口。SP7021还有4个以太网端口，为客户提供了一个极具竞争力的解决方案。

SP7021芯片主要特性

容易设计加工的LQFP芯片封装.
四核1GHz Cortex-A7 CPU, 集成 A926 和 8051 内核.
单路 3.3V 供电.
芯片内置128MB 或512MB DDR3 内存.
8个8位5 v的IO端口，外加一个大电流端口.
灵活的外围多路复用(PinMux).
Dual PinMuxable Ethernet MACs.
Four PinMuxable Enhanced UARTs, plus one console UART.
工业操作温度范围: -40C ~ +85C.
低电磁干扰简化认证.
现代的、基于yocto的Linux发行版.
10年供应保证.
完善的LINUX系统支持

硬件

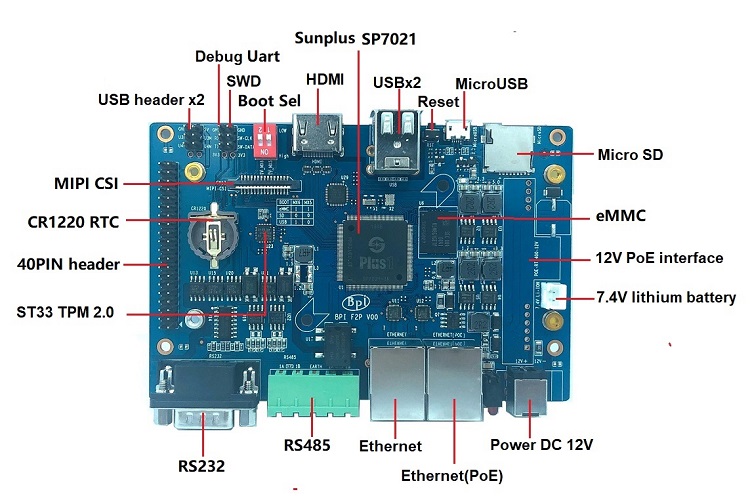

硬件接口示意

硬件规格

主控芯片– 凌阳科技（Sunplus） SP7021 “Plus1” 4核 Cortex-A7 处理器 @ 1.0 GHz, 一个 Arm A926 实时内核, 一个 8051 微处理器去控制 I/Os, 芯片内置512MB DDR3 DRAM 内存.
存储 – 板载8GB eMMC flash, microSD 卡坐接口
视频输出 – HDMI 1.4 output
摄像头I/F – MIPI CSI connector
有线网口 – 2x 10/100M 网络接口
USB 接口– 2x USB 2.0 host 接口, 1x micro USB 接口
扩展接口：

40-pin GPIO 复用LCD接口两路扩展USB接口 7.4V锂电池接口板载RTC实时时钟 PoE功能支持（板上留有PoE模块接口）
