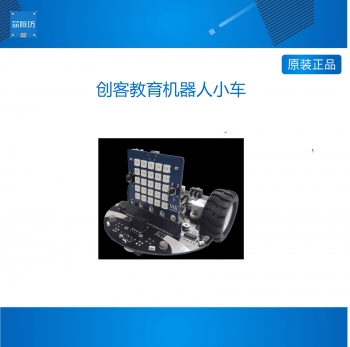

香蕉派 Banana Pi BPI-QCar 创客教育机器人小车
Banana Pi BPI-QCar，你也可以叫我小Q，是一款专注于创客教育的机器人。兼容了Web:Bit(BPI:bit)和Micro:Bit两款开发板。小巧的车身，高度集成的功能，即插即用，能快速小朋友的注意力，完成图形编程的快速入门，培养独立思考能力和逻辑思维能力
超声波测距传感器
循迹传感器
红外发射器与接收器
蜂鸣器
10颗可编程氛围灯
一对完全由你控制的小轮以及与之搭配的测速传感器！
关键特性
硬件
硬件接口示意
硬件参数
供电电压：3.6V~3.7V DC(3.6V~3.7V锂电池)
红外巡线传感器(高低电平)×2 (P1 P2)
嗡鸣器×1 (P0)
红外发射×1 (P8)
红外接收(NEC编码)×1 (P15)
RGB氛围灯（全彩1600万色）×10 (P16)
SR04、SR04P超声波接口(5V)×1 (Trig:P12 Echo:P14)
I2C接口(3.3V/5V切换）×1
舵机专用接口 ×4 (S5 S6 S7 S8)
IO扩展口 ×2 (P3 P4 P9 P10)
N20金属减速电机×2 (S5 S6 S7 S8)
电机减速比：1：100
电机最大转速：133转/分
电机驱动方式：PWM电机驱动
保护盖及扩展M3螺丝孔×6
编程方式：makecode图形化编程、Mind+图形化编程（Webduino）、MicroPython编程
产品尺寸：宽9.77mm×长12.09mm×高1.23mm（不含micro:bit主板高度）
产品重量：125.5g（不含micro:bit主板及周边配件）
功能引脚定义
| IO Define of Banana pi Q-Car |
| Function | Web:Bit GPIO |
|
|
| IR-Receive | P15 |
|
|
| IR-Emission | P8 |
|
|
| RGB | P16 |
|
|
| I2C | (Address:0x40) |
|
|
| Wheel(Left) | I2C(LED0 LED1) |
|
|
| Wheel(Right) | I2C(LED2 LED3) |
|
|
| Line Following(Left) | P2 |
|
|
| Line Following(Right) | P1 |
|
|
| Speed Detection(Left) | P11 |
|
|
| Speed Detection(Right) | P5 |
|
|
产品标配清单： 此链接不含任何BPI-Bit或 Micro Bit 模块
1、小车（出厂已安装好电机和支撑轮+轮子）×1
2、超声波模块
