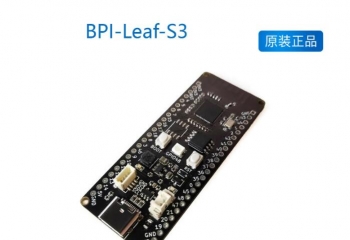

香蕉派Leaf S3系列是专为物联网设计的低功耗微控制器开发板
BPI-Leaf-S3板载ESP32-S3芯片，支持 2.4 GHz Wi-Fi 和低功耗蓝牙 (Bluetooth® LE) 双模无线通信，外围兼容低功耗硬件设计，深度睡眠模式下功耗仅为10uA。
支持USB和外接3.7V锂电池两种供电方式，可实现双电源下自动切换电源功能，并支持USB充电方式。体积小巧，接口方便，上手简单，可直接应用于物联网低功耗项目。
BPI-Leaf-S3开发板在软件方面支持ESP-IDF、Arduino、MicroPython等多种方式进行编程开发 。
BPI-Leaf-S3开发板上标记了与芯片对应的所有IO管脚，且IO管脚顺序与Espressif ESP32-S3-DevKitC-1开发板一致，开发者可根据实际需求，可将DevKitC-1支持的外围设备添加到BPI-Leaf-S3上，也可将开发板插在面包板上使用。

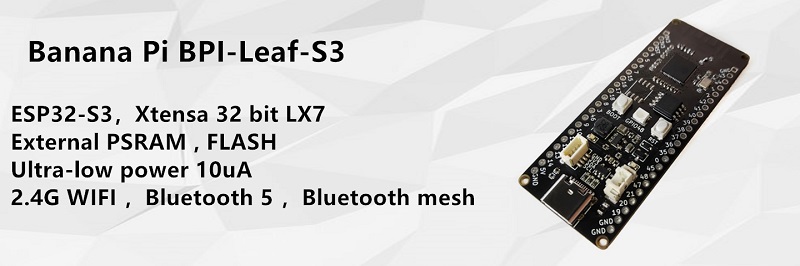

关键特性
ESP32-S3，Xtensa® 32 bit LX7
片外 PSRAM , FLASH
Ultra-low power 10uA
2.4G WIFI ，Bluetooth 5 ，Bluetooth mesh
GPIO , ADC , TOUCH , PWM , I2C , SPI , RMT , I2S , UART , LCD，CAMERA ，USB , JTAG
1* 4pin I2C连接座
1 * USB Type-C
1 * 2pin 电池连接座，支持充电
1 * 全彩色LED
BPI-Leaf-S3 与 ESP32-S3-DevKitC-1开发板对比
| 开发板 | BPI-Leaf-S3 | ESP32-S3-DevKitC-1 |
|---|
| 引出GPIO | 36 | 36 |
| 3.3v管脚 | 2 | 2 |
| 5v管脚 | 1 | 1 |
| GND管脚 | 4 | 4 |
| 全彩LED灯 | 1 on GPIO48 | 1 on GPIO48 |
| 芯片直连USB | Type-C USB接口x1 | MicroUSB接口x1 |
| UART TTL转USB | 无 | CP2102-MicroUSB接口x1 |
| 外接电池连接座 | 3.7v锂电池供电接口 | 无 |
| 电池充电 | 500mA充电 | 无 |
| I²C 4pin连接座 | 1 | 无 |
BPI-Leaf-S3开发板IO管脚数量，顺序，间距都与Espressif ESP32-S3-DevKitC-1开发板一致。
BPI-Leaf-S3开发板不再具备传统的UART TTL转USB转接芯片及其USB接口，这是因为ESP32-S3芯片的内置USB功能已经足够完善，支持CDC-ACM 虚拟串口及 JTAG 适配器功能，不再需要外部的转接芯片就可以实现软件开发调试，固件下载等功能。
相较于ESP32-S3-DevKitC-1开发板，BPI-Leaf-S3开发板增加了外接电池连接座并搭配了充电电路，可直接通过USB给电池充电，且可实现自动切换供电，即在有接3.7v锂电池的条件下，插拔USB不会导致程序中断，适应更多应用场景。
BPI-Leaf-S3开发板上还增加了一个I²C 4pin连接座，使开发板连接一些I²C设备更加便捷稳固。其实此接口并不局限于连接I²C设备，所有可以通过一根3.3v线，一根GND线，一或两根信号线控制的设备都可以通过此4pin连接座与开发板建立通信。
Espressif ESP32-S3
ESP32-S3 是一款集成 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 的 MCU 芯片，支持远距离模式 (Long Range)。ESP32-S3 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz，内置 512 KB SRAM (TCM)，具有 45 个可编程 GPIO 管脚和丰富的通信接口。ESP32-S3 支持更大容量的高速 Octal SPI flash 和片外 RAM，支持用户配置数据缓存与指令缓存。
以下是ESP32-S3芯片重要功能的描述。
硬件

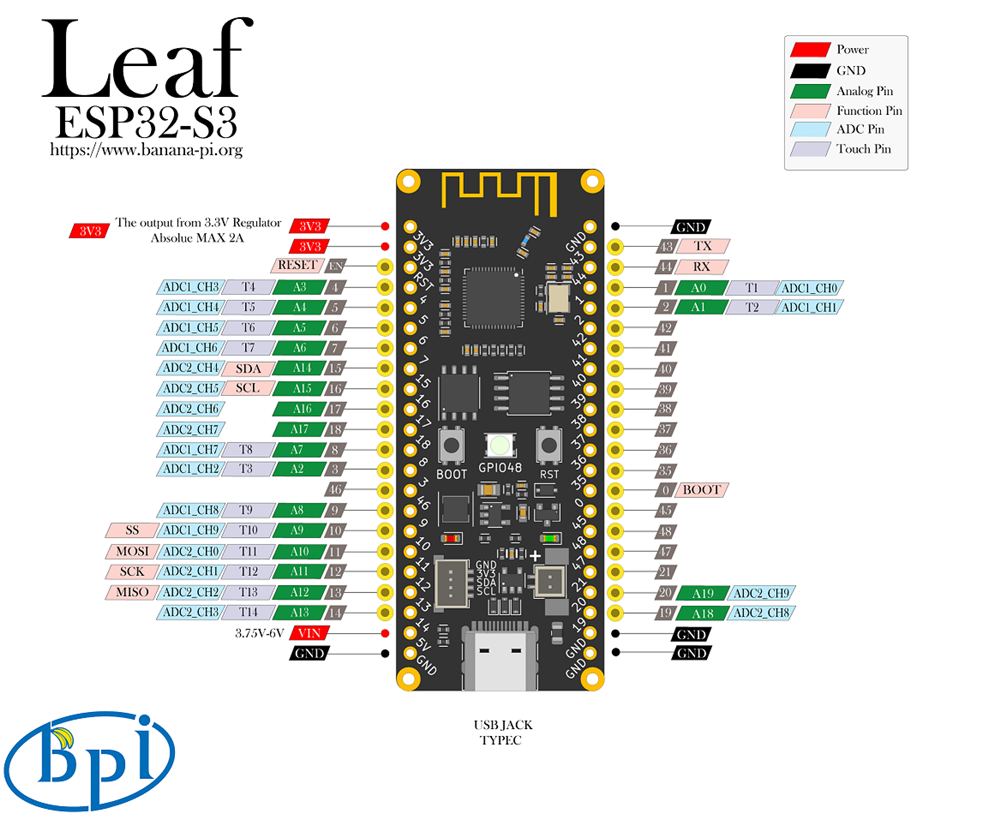

硬件接口示意图
硬件规格
| BPI-Leaf-S3 规格表 |
|---|
| SoC主控芯片 | ESP32-S3，Xtensa® 32 位 LX7 双核处理器 |
| 主频 | 240MHz MAX |
| 工作温度 | -40℃~+85℃ |
| 片上 ROM | 384 KB |
| 片上 SRAM | 320 KB |
| 片外 FLASH ROM | 8MB |
| 片外 PSRAM | 8MB |
| WIFI | IEEE 802.11 b/g/n ，2.4Ghz频带，150Mbps |
| 蓝牙 | Bluetooth 5 ，Bluetooth mesh |
| GPIO | BPI-Leaf-S3已引出36个可用GPIO |
| ADC | 2 × 12 位 SAR ADC，支持 20 个模拟通道输入 |
| TOUCH 电容式触摸传感器 | 14 |
| SPI | 4 |
| I2C | 2，支持主机或从机模式 |
| I2S | 2，串行立体声数据的输入输出 |
| LCD | 1，支持 8 位 ~16 位并行 RGB、I8080、MOTO6800 接口 |
| CAMERA | 1，支持 8 位 ~16 位 DVP 图像传感器接口 |
| UART | 3 ，支持异步通信（RS232 和RS485）和 IrDA |
| PWM | 8 路独立通道，14位精度 |
| MCPWM | 2 |
| USB | 1 × 全速USB 2.0 OTG，Type-C母口 |
| USB Serial/JTAG 控制器 | 1，USB 全速标准，CDC-ACM ，JTAG |
| 温度传感器 | 1，测量范围为–20 °C 到 110 °C，用于监测芯片内部温度 |
| SD/MMC | 1 × SDIO主机接口，具有2个卡槽，支持SD卡3.0和3.01，SDIO 3.0，CE-ATA 1.1，MMC 4.41，eMMC 4.5和4.51 |
| TWAI® 控制器 | 1 ，兼容 ISO11898-1（CAN 规范 2.0） |
| 通用 DMA 控制器 | 5 个接收通道和 5 个发送通道 |
| RMT | 4 通道发射，4通道接收，共享 384 x 32-bit 的 RAM |
| 脉冲计数器 | 4个脉冲计数控制器（单元），每个单元有2个独立的通道 |
| 定时器 | 4 × 54 位通用定时器，16 位时钟预分频器，1 × 52 位系统定时器，3 × 看门狗定时器 |
| 外部晶振 | 40Mhz |
| RTC 和低功耗管理 | 电源管理单元 (PMU)+ 超低功耗协处理器 (ULP) |
| 低功耗电流 | 10uA |
| 工作电压 | 3.3V |
| 输入电压 | 3.3V~5.5V |
| 最大放电电流 | 2A@3.3V LDO |
| USB充电 | 支持 |
| 最大充电电流 | 500mA |
| 可控全彩色LED | 1 |

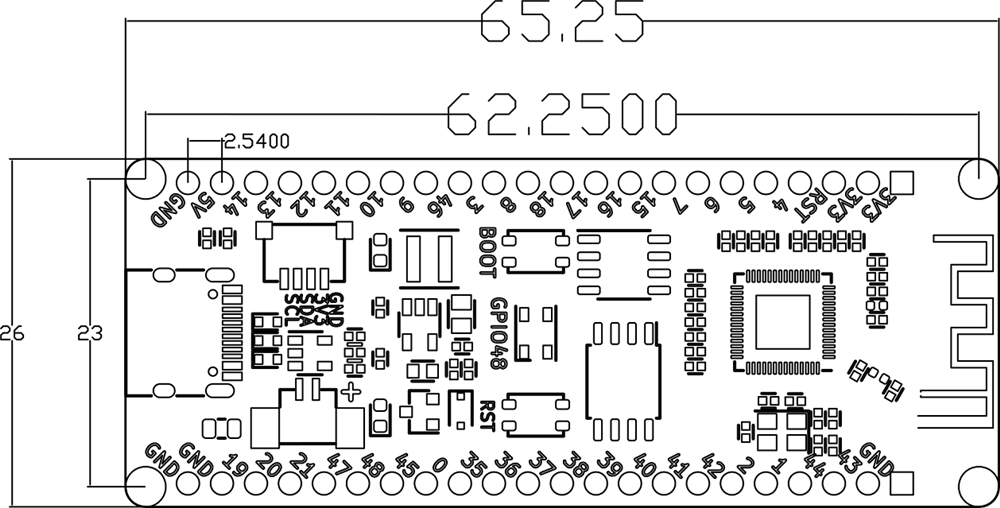

硬件尺寸
| BPI-Leaf-S3 尺寸表 |
|---|
| 管脚间距 | 2.54mm |
| 安装孔间距 | 23mm/ 62.25mm |
| 安装孔尺寸 | 内径2mm/外径3mm |
| 主板尺寸 | 26 × 65.25(mm)/1.02 x 2.57(inches) |
| 板厚 | 1.2mm |
管脚间距兼容万能板（洞洞板、点阵板），面包板，便于调试应用。
外设GPIO管脚分配
| BPI-Leaf-S3 外设GPIO管脚分配 |
|---|
| 外设接口 | 信号 | 管脚 |
| ADC | ADC1_CH0~9 | GPIO 1~10 |
| ADC2_CH0~9 | GPIO 11~20 |
| 触摸传感器 | TOUCH1~14 | GPIO 1~14 |
| JTAG | MTCK | GPIO 39 |
| MTDO | GPIO 40 |
| MTDI | GPIO 41 |
| MTMS | GPIO 42 |
| UART | 默认分配管脚，可重定义为任意GPIO |
| U0RXD_in | GPIO 44 |
| U0CTS_in | GPIO 16 |
| U0DSR_in | 任意GPIO |
| U0TXD_out | GPIO43 |
| U0RTS_out | GPIO 15 |
| U0DTR_out | 任意GPIO |
| U1RXD_in | GPIO 18 |
| U1CTS_in | GPIO 20 |
| U1DSR_in | 任意GPIO |
| U1TXD_out | GPIO 17 |
| U1RTS_out | GPIO 19 |
| U1DTR_out | 任意GPIO |
| U2 | 任意GPIO |
| I2C | 任意GPIO |
| PWM | 任意GPIO |
| I2S | 任意GPIO |
| LCD | 任意GPIO |
| CAMERA | 任意GPIO |
| RMT | 任意GPIO |
| SPI0/1 | 已用于FLASH与PSRAM |
| SPI2/3 | 任意GPIO |
| 脉冲计数器 | 任意GPIO |
| USB OTG | D- | GPIO 19（内部 PHY） |
| D+ | GPIO 20（内部 PHY） |
| VP | GPIO 42（外部 PHY） |
| VM | GPIO 41（外部 PHY） |
| RCV | GPIO21（外部 PHY） |
| OEN | GPIO 40（外部 PHY） |
| VPO | GPIO 39（外部 PHY） |
| VMO | GPIO38（外部 PHY） |
| USB Serial/JTAG | D- | GPIO 19（内部 PHY） |
| D+ | GPIO 20（内部 PHY） |
| VP | GPIO 42（外部 PHY） |
| VM | GPIO 41（外部 PHY） |
| OEN | GPIO 40（外部 PHY） |
| VPO | GPIO 39（外部 PHY） |
| VMO | GPIO38（外部 PHY） |
| SD/MMC | 任意GPIO |
| MCPWM | 任意GPIO |
| TWAI | 任意GPIO |
| 彩色LED | GPIO 48 |
