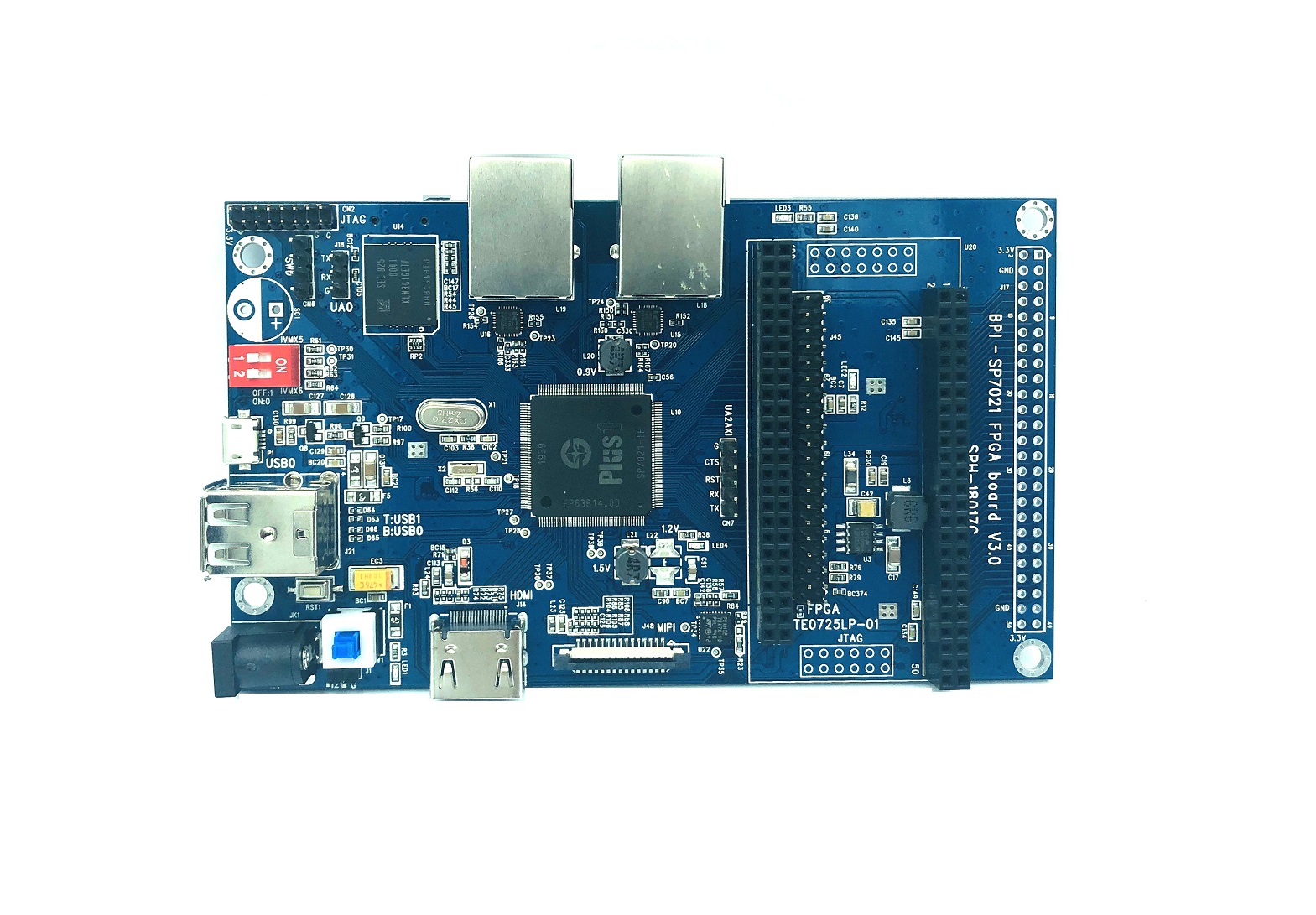

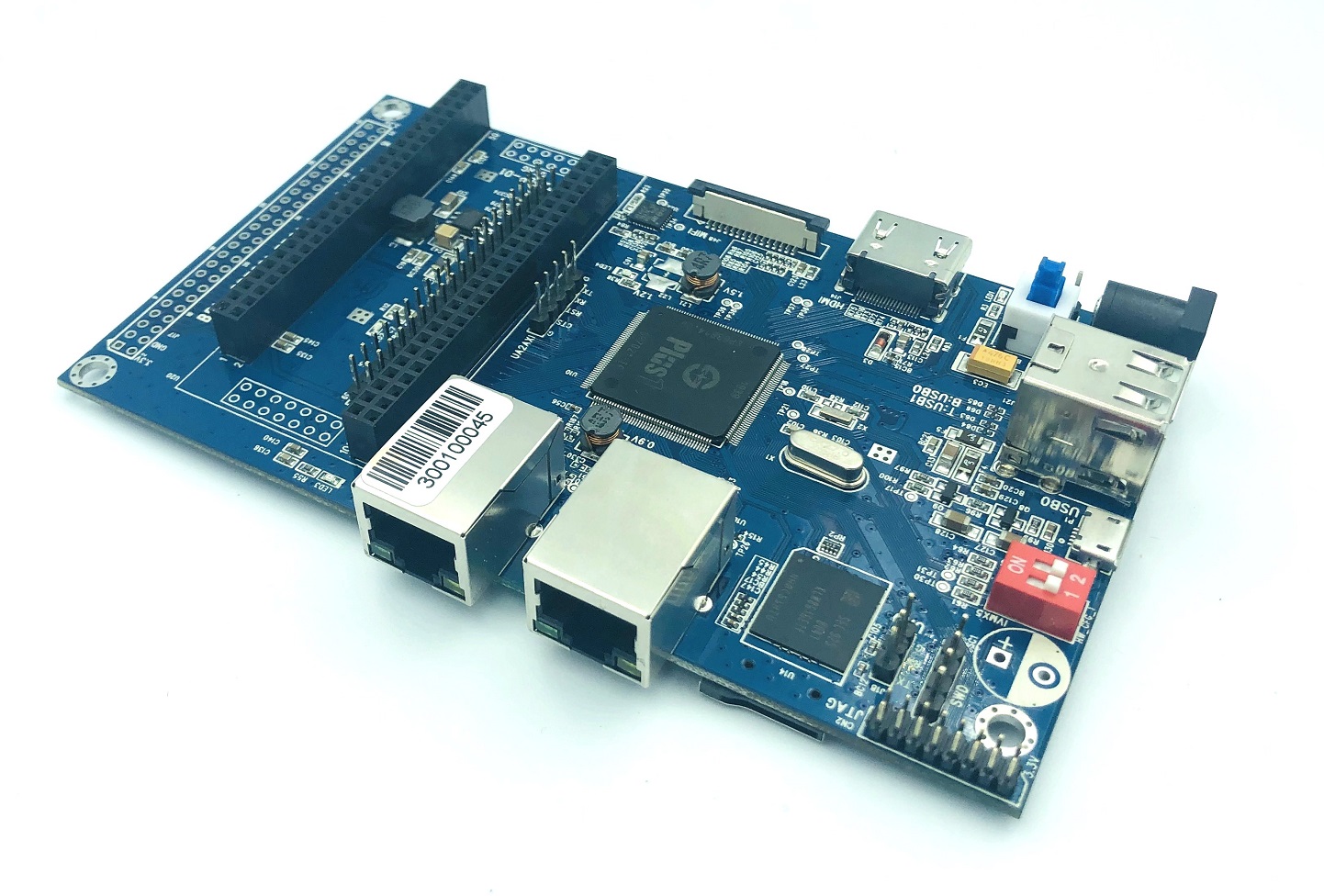

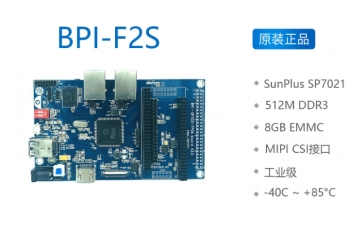

香蕉派 BPI-F2S SP7021设计工业级应用开发板

产品介绍

香蕉派BPI-F2S 是香蕉派团队 and SunPlus 首次合作开发的一款工业级应用的开发板, 使用SP7021芯片设计.具有高性能，低功耗的特点; 内嵌 Linux Embed 系统,适合于语音图像处理、通信、便携式工业控制设备等应用场合。自带高性能处理器，特别适合 AI 人工智能，机器视觉等需要强大运算力的应用;外扩 FPGA 模组,可提供硬件加速,芯片 IP 验证及 SOC 科研及教学应用; BPI-F2S开发板集具有集成度高，优良的布线布局，板面积很小，易于现场测试应用

BPI-F2S专门面向工业物联网应用设计。处理器芯片为工业级的SunPlus SP7021 “Plus1”，这块芯片包含了四个Cortex-A7核心，一个颇具亮点的ARM9实时核心，和一个8051核心用于IO输入输出。为了壁面外置内存引入的线路干扰，芯片还把内存也集成了。内存容量512MB DDR3，对于工控应用是够的，这也是它的核心应用，要不然也不需要集成ARM9和8051核心。

如果当做工控板来用，应该更多关注它的电源、通讯接口和GPIO接口。电源方面，肯定是支持工业常用的12V电源。板子对电流的需求不大，正常12V2A就能带动。板载两个网口，可以用于局域网TCP或UDP控制。这块板子甚至还带了一个FPGA扩展板接口，这样可以实现更多可定制的功能。

应用方向

IoT物联网/工业互联网控制
智能语音
智能支付系统
FPGA 开发与教育
车载网络技术与应用

SunPlus SP7021介绍

SunPlus sp7021是一款革命性的SoC，它具有linux级芯片的强大功能和微控制器集成的简单性。配备ARM Cortex-A7四核，ARM926实时内核，8051低功耗内核

作为一款工业级嵌入式Linux芯片,添加大量的特性针对物联网和工业控制应用程序,并提供最终的设计简单，集成度高，并集成了一些外部组件,简化了原理图,和减少了PCB的复杂性。

SP7021是工业控制的SoC解决方案。以低成本满足客户对产品功能的充分需求，提高客户在市场中的竞争力。SP7021提供丰富的GPIOs、存储和USB接口。为视频输入提供MIPI CSI接口，为视频输出提供HDMI接口。并提供功能扩展的FPGA接口。SP7021还有4个以太网端口，为客户提供了一个极具竞争力的解决方案。

具体配置如下：

处理器芯片：Sunplus SP7021 “Plus1”，包含4个1GHz的Cortex A7核心，1个 ARM A9核心，1个8051核心，芯片内置512MB DDR3内存。
存储：8GB eMMC闪存，TF卡插槽
视频输出：HDMI 1.4
摄像头：MIPI CSI接口
网口：两个100兆网口
USB：两个USB2.0，一个MicroUSB
扩展接口：40针树莓派兼容引脚。两组50针FPGA扩展板接口。它支持Xilinx Artix 7 FPGA开发板的接入。
调试接口：一个UART调试串口，一个JTAG接口，一个SWD ICE接口
安全加密：ST33TPH2EI2C安全芯片，支持TPM2.0
开关：电源、复位开关。启动选择DIP开关。
温度范围：-40度到85度。

软件方面，支持Linux4.19.37，已经提供了Debian 10 Buster固件。链接地址：http://wiki.banana-pi.org/Banana_Pi_BPI-F2S

SP7021芯片主要特性

容易设计加工的LQFP芯片封装.
四核1GHz Cortex-A7 CPU, 集成 A926 和 8051 内核.
单路 3.3V 供电.
芯片内置128MB 或512MB DDR3 内存.
8个8位5 v的IO端口，外加一个大电流端口.
灵活的外围多路复用(PinMux).
Dual PinMuxable Ethernet MACs.
Four PinMuxable Enhanced UARTs, plus one console UART.
工业操作温度范围: -40C ~ +85C.
低电磁干扰简化认证.
现代的、基于yocto的Linux发行版.
10年供应保证.
完善的LINUX系统支持

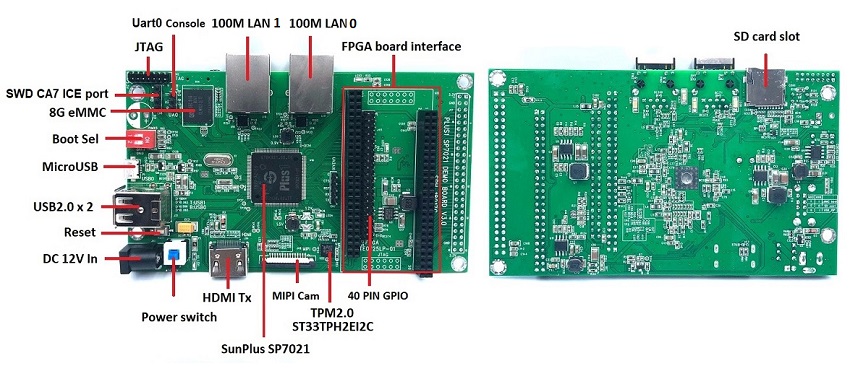

硬件接口示意

注意 :

1. 此图片为第一代demo板，仅供参考接口示意图

2. 40 PIN GPIO 兼容 Raspberry Pi

硬件规格

嵌入式和FPGA教育套装

BPI-F2S 嵌入式和FPGA教育套件是一套基于凌阳7021 SOC的单片机高度集成的开发平台。具有高性能、低功耗的特点;嵌入式Linux嵌入式系统，适用于语音图像处理、通信、便携式工业控制设备等应用。具有高性能处理器，特别适合人工智能、机器视觉等需要强大计算能力的应用;可扩展FPGA模块进行芯片电路设计教学，可布局，板面积小，易于现场测试应用。
